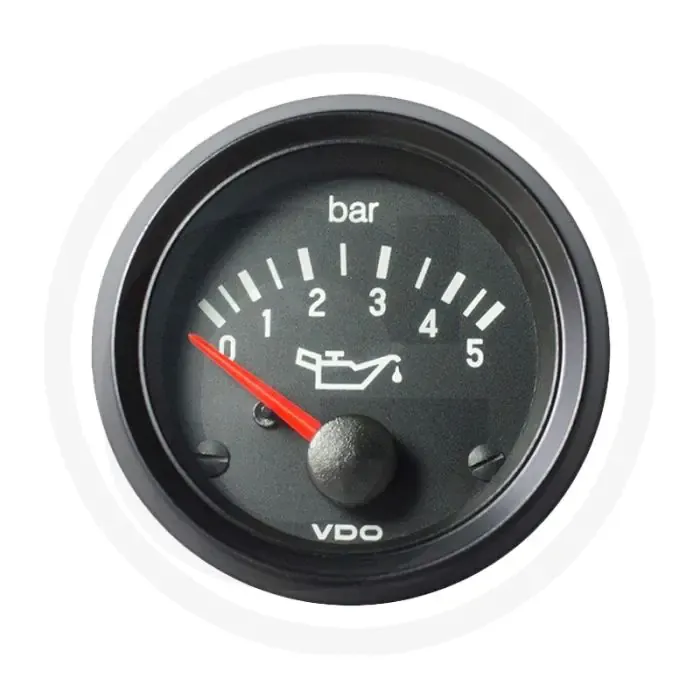

VDO Druckanzeige, el. 5 Bar – 52mm, 24V, Cockpit International, IP64, Schwarz
De VDO Druckanzeige 5 Bar is een betrouwbare drukmeter voor motorbewaking. Het instrument heeft een meetbereik van 0 tot 5 bar en werkt op 24V DC. De wijzerplaat is zwart, voorzien van rood doorlichtende wijzer en witte tot groen-rode verlichting. Het ronde ontwerp met 52 mm inbouwmaat en zwarte frontring past in standaard dashboards. Het frontglas is van kunststof met antireflex, wat zorgt voor goed aflezen in elke lichtsituatie. De meter is beschermd volgens IP64 aan de voorkant en IP42 aan de achterkant. Het robuuste kunststof huis is vlamvertragend en bestand tegen ozon en UV. De analoge aansluiting is geschikt voor VDO druksensoren van 10 tot 184 Ohm.
| Merk |
Vdo |
| Uitvoering |
• Modell: Cockpit International• Frontglas: Einzelglasglas – Antireflex• Standard frontring: Dreikant Schwarz (Schraubring) |
| Omschrijving |
• Farbe:Schwarz• Lochdurchmesser:52 mm – 2 1/16"• Messbereich:0 bis 5 Bar• Betriebspannung:24 Volt DC |
| Technische gegevens |
• Druck Messbereich: 0 – 5 Bar• Warnlampe: Ohne• Betriebspannung: 21.5 – 30 Volt DC• Verpackung: VDO Instrument Retail• Anwendung: VDO Motorüberwachung• Signal Analog: 10 – 184 Ohm• Serie: VDO Cockpit International• Glas: Kunststoff Einzel Antireflex• Farbe: Schwarz• IP Klasse vorn: IP64 (DIN 40050)• Einbau Abmessung: 52 mm – 2 1/16 Inch• Funktionalität: Motoröldruck• Frontring Austauschbar: Ja – Spezialwerkzeuge nötig• Frontring Modell: Dreikant schwarz• Kommunikation: Analog• Kategorie: Druckanzeiger |
| Stroom aansluiting |
• Betriebspannung: 21.5 – 30 Volt DC• Stromaufnahme ohne Zifferblatt Beleuchtung: 82 mA• Verpolschutz: Ja |
| Functie |
• Messbereich Motor Öldruck: 0 bis 5 Bar• Eingangssignal Motor Öldruck: VDO Drucksensor 10 bis 184 Ohm• Anzeigefehler: Kein Aufgabe VDO bekannt• Anschluss: Flachstecker 6,3 x 0,8mm (3x)• Anschluss Zifferblatt Beleuchtung: Flachstecker 6,3 x 0,8mm (2x) |
| Extra informatie |
• Zeigerausschlag: 90°• Zifferblatt Farbe: Schwarz• Zifferblatt Beleuchtung: Floodlight 24V – 2 Watt Weiß – Grün – Rot• Zeiger: Rot Durchlicht• Warn Indikation: Keine• Programmierung: Keine |
| Beschermklasse |
• Frontseite Schutzklasse: IP64 (DIN 40050) – Ozon Beständig – UV Beständig• Rückseite Schutzklasse: IP42 (DIN 40050)• Relative Feuchtigkeit: Kein Aufgabe VDO bekannt• Betriebstemperatur: -30°C bis +85°C• CE norm: Ja• DNV GL Zertifizierung: Kein Aufgabe VDO bekannt• Mechanischer Schock 8 Stunden: Max 1G – 25Hz – 2000Hz• EMC test: Nach EN13309 und ISO13766• Nennlage: NL 0 bis NL 90 – DIN 16257• Gehäuse: Kunststoff Flammhemmend |
| Montage |
• Einbau (Loch) Durchmesser und Außen Durchmesser: 52 mm – 2 1/16 Inch und 59.25 mm – 2 1/3 Inch• Einbautiefe: 67.5 mm• Klemmhöhe mit Spinlock Mutter: Nicht verfügbar• Klemmhöhe mit Bügel: 0.5 mm – 8 mm• Flushmount: Keine |
